MNS型低压开关柜

MNS型低压开关柜

MNS型低压成套开关设备是引进国际先进公司技术制造的产品,1997年通过型式试验和新产品的鉴定,大批量生产。产品广泛使用在石化系统、电力系统、基础建设及高层建筑中,获得了用户的好评,其代表项目有:南京禄口机场、无锡八佰伴、安庆石化等,

其产品的特点:

设计紧凑,以较小的空间能容纳较多的功能单元。

结构通用性强,组装灵活,以25mm为模数的C型材料能满足各种结构型式防护等级及使用环境的要求,可组成保护、操作、转换、控制、调节、测定、指示等标准单元,用户可根据需要任意选用组装,以200余种零件可以组成不同方案的框架结构和抽屉单元。

安全性:大量采用阻燃型工程塑料组件,有效加强防护安全性能。

结构特征:

开关柜的基本框架为组合式装配结构,框架的基本结构都采用进口敷铝锌钢板制作,通过自攻锁紧螺钉8.8级六角螺钉紧固相连接成基本框架,再按方案变化需要加工相应的门、封板、隔板、安装支架以及母线、功能单元等零部件组装成一台完整的装置,装置内零部件尺寸、隔室尺寸实行模数化。

开关柜柜体基本结构是由C型型材装配组成,C型型材是以E=25mm为模数安装孔的钢板弯制而成,有动力配电中心、PC柜及马达控制中心MCC柜。

C柜内划分成三个隔室,水平母线隔室在柜的后部,功能单元隔室在柜前上部或柜前右边。电缆隔室在柜前上部或柜前右边,MCC柜根据需要可组成单面操作柜体柜或双面操作柜,每一个柜体固定分隔成三个小室,即主线室、电器室、电缆室。

母线系统

水平母线安装于柜后独立的母线隔室中,它有二个可选择的安装位置,即柜高三分之一或三分之二处母线可按需要装于上部或下部,也可以上下二组同时安装,二组母线可以单独使用,也可以并联使用。

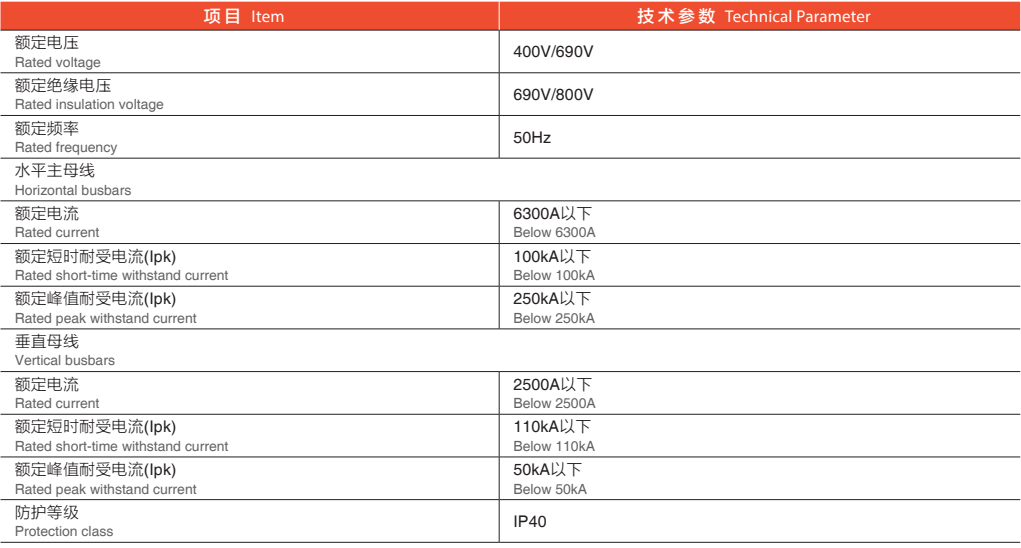

我公司生产的MNS型低压开关柜实现了6300A以下全电流系列的覆盖。电压等级最高可达660V。产品不仅通过了国内相关认证,而且通过了欧盟CE认证,大量出口国外。
