KYN28-24金属铠装移开式封闭开关柜
20kV高压柜
产品详情
技术参数
检验报告
KYN28-24型金属铠装移开式开关柜，适用于三相交流24kV电力系统，并对电路实行控制，保护和监测。
KYN28-24型高压柜是我公司总结多年开关柜生产、运行经验完全自主开发设计，柜体采用多重折边工艺，使组装式结构，用拉铆螺母和高强度的螺栓联接而成，柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用。该款产品最高额定电流可达到2500A，多用于发达地区新型产业园和海外项目。
开关柜技术参数
| 项目 | 技术参数 |
|---|---|
| 额定电压 | 24kV |
| 额定频率 | 50Hz |
| 主母线额定电流 | 630A~2500A |
| 额定绝缘水平 | |
| 1分钟工频耐压（有效值） | 相间、相对地：65kV；一次隔离断口：75kV |
| 雷电冲击耐受电压（峰值） | 相间、相对地：125kV；一次隔离断口：145kV |
| 辅助控制回路1min工频耐受电压 | 2000V |
| 额定开断电流 | 25kA, 31.5kA |
| 额定短路关合电流（峰值） | 63kA, 80kA |
| 额定短时耐受电流（4s） | 25kA, 31.5kA |
| 额定峰值耐受电流 | 63kA, 80kA |
| 标准回路额定电压 | AC110V, 220V；DC110V, 220V |
| 外形尺寸（宽×深×高） | 1000×1800(2200)×2400 mm |
| 防护等级 | |
| 断路器室门关闭时 | IP4X |
| 断路器室门打开时 | IP2X |

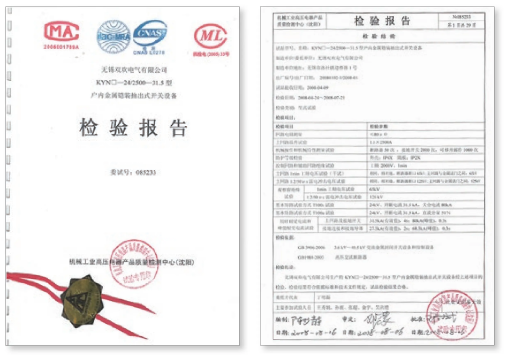

检验报告
