GCK低压抽出式开关柜，是用标准模件由工厂组装的组合式低压成套开关设备，分为动力中心柜(PC)，电动机控制中心柜(MCC)和功率因数自动补偿柜。本开关柜符合IEC61439《低压成套开关设备和控制设备》、GB7251.2《低压成套开关设备和控制设备》等标准。
GCK型开关柜是一种安全可靠、灵活多样 通过国家安全认证的低压开关柜。
1、母线室、电缆室、功能单元相互隔离，安全性高。
2、结构紧凑，抽屉功能单元标准化、模块化，通用性强，组装灵活。
3、抽屉单元具有多种组合可靠性，从而满足多种需求。
4、抽屉功能单元操作简单、省力，闭锁功能可靠、定位准确。
5、采用摇进式机构，抽出和推入顺畅、可靠。
可配通讯接口，实现遥控、遥测、遥信功能，实现配电网自动化、智能化。
开关柜技术参数
| 项目 | 技术参数 |
|---|---|
| 额定电压 | 400V |
| 额定绝缘电压 | 690V |
| 额定频率 | 50Hz |
| 主母线额定电流 | 3150A以下 |
| 额定短时耐受电流（Ipk） | 65kA以下 |
| 额定峰值耐受电流（Ipk） | 110kA以下 |
| 垂直母线额定电流 | 2500A以下 |
| 防护等级 | IP40 |
开关柜结构特点
• 框架采用 C 型钢材，通过螺栓连接，无焊接结构，从而避免了焊接变形和应力，提高了安装精度 ;
• 框架及零部件安装孔按模数 E=25 mm 为基准 ;
• 安装抽屉功能单元区域的有效高度为 1800mm，有效宽度为 600mm;
• 抽屏高度以 8E(200mm) 高度为基准，分为 8E ，16E，24E三种抽屏安装类型，可以单一组装。也可以混合组装，一台抽屉柜最多可配置 8 个出线回路 :
• 抽屉功能单元与柜体具有良好的机械联锁机构，抽屉具有工作位置、试验位置、分离位置。可保证抽屉功能单元的安全运行。

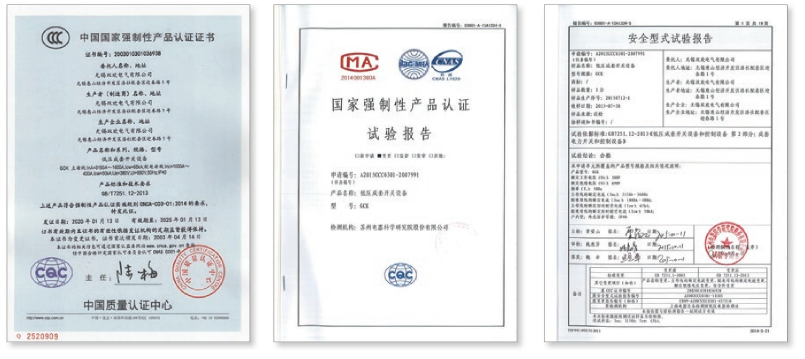

相关证书
