KYN61-40.5金属铠装移开式封闭开关柜
35kV高压柜
产品详情
技术参数
检验报告
KYN61-40.5型金属铠装移开式开关柜，适用于三相交流40.5kV 电力系统，并对电路实行控制，保护和监测。
我公司研发生产的KYN61型高压柜外壳完全是由覆铝锌板经数控机床加工多重折弯成后用螺栓组装而成，具有很高的机械强度,有效地保证了产品质量。手车与柜体的配合精度高， 手车推进拉出十分轻便，互换性强，外形美观、方案齐全、使用安全可靠。最高额定电流可达到4000A，产品最高使用海拔可达3500米。该产品广泛应用于电力、石化、电子、冶金、新能源等领域。
开关柜技术参数
| 项目 | 技术参数 |
|---|---|
| 额定电压 | 40.5kV |
| 额定频率 | 50Hz |
| 主母线额定电流 | 630A~4000A |
| 额定绝缘水平 | |
| 1分钟工频耐压（有效值） | 相间、相对地：95kV；一次隔离断口：118kV |
| 雷电冲击耐受电压（峰值） | 相间、相对地：185kV；一次隔离断口：215kV |
| 辅助控制回路1min工频耐受电压 | 2000V |
| 额定开断电流 | 25kA, 31.5kA, 40kA |
| 额定短路关合电流（峰值） | 63kA, 80kA, 100kA |
| 额定短时耐受电流（4s） | 25kA, 31.5kA, 40kA |
| 额定峰值耐受电流 | 63kA, 80kA, 100kA |
| 标准回路额定电压 | AC110V, 220V；DC110V, 220V |
| 外形尺寸（宽×深×高） | 1400(1680)×2800(3000,3200)×2600 mm |
| 防护等级 | |
| 断路器室门关闭时 | IP4X |
| 断路器室门打开时 | IP2X |

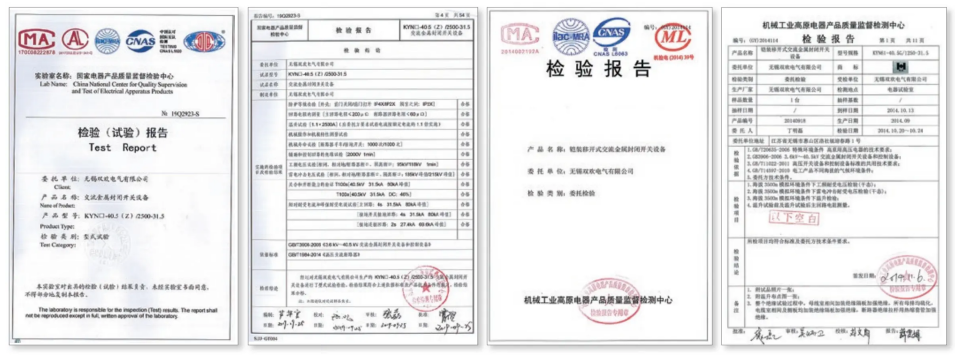

检验报告
