GCS 低压抽出式开关柜，是吸收国外先进技术并根据国内用户对增容，计算机接口，动力集中控制，方便安装维护等要求而开发的一种新型低压成套开关设备。技术符合 IEC60439《低压成套开关设备和控制设备》、GB7251.1《低压成套开关设备和控制设备》等标准。
GCS 型低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
开关柜技术参数
| 项目 | 技术参数 |
|---|---|
| 额定电压 | 400V |
| 额定绝缘电压 | 690V |
| 额定频率 | 50Hz |
| 主母线额定电流 | 5000A以下 |
| 额定短时耐受电流（Ipk） | 80kA以下 |
| 额定峰值耐受电流（Ipk） | 120kA以下 |
| 垂直母线额定电流 | 2500A以下 |
| 防护等级 | IP40 |
开关柜结构特点
• 同规格的功能单元抽屉可以实现互换；
• 装置的每柜内可以配置 11 个一单元抽屉或 22 个二分之一单元的抽屉；
• 抽屉面板有合、断、试验、抽出等位置的明显标志；
• 功能单元辅助接点对数：一单元以上为 32 线，二分之一单元为 20 线，满足对外接口的也需要；
• 以抽屉为主体，同时具有抽出式和固定式混装结构。

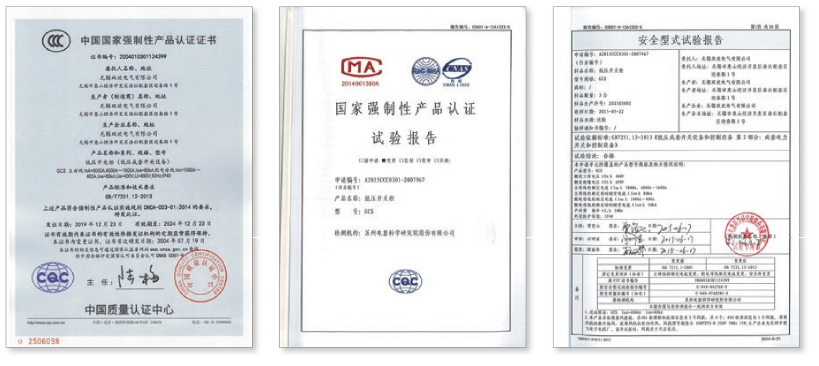

相关证书
