TBB-12型高压电容柜
TBB型高压电容柜
产品详情
技术参数
产品性能
检验报告
TBB-12系列高压并联电容器装置适用于额定电压等级为6kV，10kV的输配电系统中，作为系统无功功率的补偿装置，使系统功率因数达到最佳，并可以调整网络电压，以减少配电系统和变压器的损耗，降低线路损耗，改善电网的供电质量。
高压电容柜技术参数
| 项目 | 技术参数 |
|---|---|
| 额定电压 | 6kV/10kV |
| 1分钟工频耐受电压 | 23kV/30kV |
| 辅助控制回路1min 工频耐受电压 | 2000V |
| 额定频率 | 50Hz |
| 防护等级 | IP40 |
| 电抗率 | 1% -12% |
高压电容柜的性能
装置允许在过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行。
装置允许在工频 1.1 倍额定电压下长期运行。
装置可将电容器组投入运行瞬间产生的涌流限制值电容器组额定电流的 20 倍以下。
电容器容量偏差不超过额定值的 -5% ~ +10% 三相中任何两个线路端子之间测得的最大容量与最小容量之比不超过1.02。
电容器单元端子间的电介质必须能承受下列两种试验之一，历时 10s：工频交流电压（2.15Un）；交流电压 (4.3Un)。

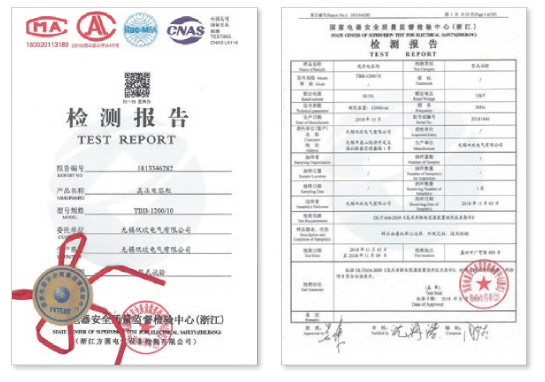

检验报告
