GGD型低压开关柜
GGD型低压开关柜
产品详情
技术参数
结构特点
相关证书
GGD 低压固定式开关柜，是我国研制开发且广泛使用的一种成熟的低压成套开关设备。技术符合 IEC60439《低压成套开关设备和控制设备》、GB7251.1《低压成套开关设备和控制设备》等标准。
GGD 型交流低压配电柜具有分断能力高、动热稳定性好、电气方案灵活方便、实用性强等特点；适用于发电厂、变电站、工矿等电力用户。做为动力、照明及配电设备的电能转换、分配与控制之用。
开关柜技术参数
| 项目 | 技术参数 |
|---|---|
| 额定电压 | 400V |
| 额定绝缘电压 | 690V |
| 额定频率 | 50Hz |
| 主母线额定电流 | 4000A以下 |
| 额定短时耐受电流（Ipk） | 80kA以下 |
| 额定峰值耐受电流（Ipk） | 120kA以下 |
| 垂直母线额定电流 | 2500A以下 |
| 防护等级 | IP40 |
开关柜结构特点
• 框架采用 8MF 冷弯型钢局部焊接组装而成，结构简单，强度高；
• 主要元件以固定式安装为主，配合隔离刀开关使用，具有明显断电，更加安全；
• 柜体的顶底及门板具有多处通风孔，保证柜体的良好散热性，可有效的延长内部元件的使用寿命；
• 结构美观、简单，安装、拆卸便捷，方便后期检修维护；
• 固定式结构，强度高、成本低，性价比优秀。

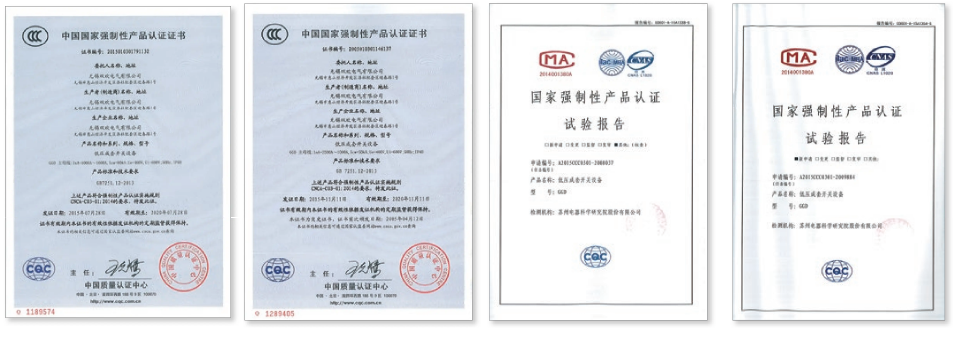

相关证书
